離子交換器的結構

離子交換器主要用于純水和高純水的制備，也可用于鍋爐、熱電站、化工、輕工、紡織、醫藥、生物、電子、原子能及純水處理的前道處理工序；工業生產所需進行硬水軟化、去離子水制備的場合；食品、藥物的脫色提純；貴重金屬、化工原料的回收；電鍍廢水的處理等。

離子交換器（柱）的外殼一般有以下集中材質選擇：

PVC（硬聚氯乙烯）

PVC-FRP（硬聚氯乙烯復合玻璃鋼）

PMMA（有機玻璃）

PMMA-FRP（有機玻璃復合透明玻璃鋼）

JR（鋼襯膠）或不銹鋼襯膠等材質加工而成。

離子交換器的分類

按交換離子的類型分類

1-復床

復床也就是陰陽離子交換床，是指將電解質溶液一次通過裝有氫型陽離子交換樹脂的陽床和裝有氫氧型陰離子交換樹脂的陰床的系統。其中，氫型陽床用于除去電解質溶液中的陽離子，而氫氧型陰床則用于除去水中的陰離子。通過復床一般可將電解質溶液中的離子基本除去。為達到較好的除鹽效果，陽床內裝載的是強酸性陽離子交換樹脂，陰床則裝載強堿性陰離子交換樹脂。

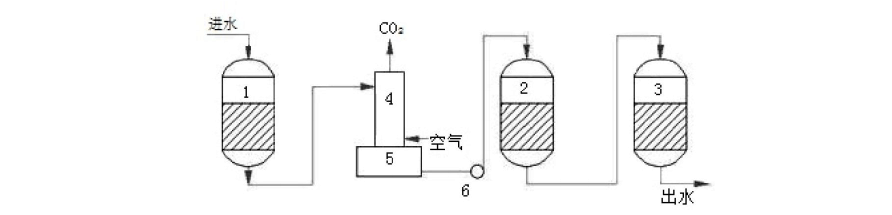

復床系統

1-強酸陽床 2-弱堿陰床 3-強堿陰床 4-除二氧化碳器 5中間水箱 6-水泵

2-混床

混合離子交換柱即混床是為更好利用離子交換技術而設計的設備。所謂混床，是指把一定比例的陰、陽離子交換樹脂混合裝填于同一個交換柱中，以進行離子的交換和洗脫。一般來講，陽樹脂的比重會比陰樹脂大。因此，在混床內陰樹脂在陽樹脂之上。陰、陽樹脂的裝填比例一般為2:1，也有裝填比例為1.5:1的，可根據不同樹脂和工況要求酌情考慮選擇。

混床分為體內同步再生式和體外再生式。體內再生式混床的運行和整個再生過程均在混床內部進行，再生時樹脂不會移除設備以外，且陰陽樹脂同時再生。這就有了它相較于體外再生式混床的優勢，即所需附屬設備少，操作簡單。

混床一般設置在一級復床之后，以便進一步純化水質。當水質要求不高的時候，也可以單獨使用。

混床的特點包括：出水水質優良，pH值接近中性；出水水量穩定，短時間內運行條件（如進水水質或組分、運行流速）的變化對混床出水水質影響不大；即使是間斷運行，對出水水質的影響也相對較小，恢復至停運前水質所需要的時間較短；離子回收率可達100%。

按裝填樹脂類型分類

1-鈉離子交換器

鈉離子交換器即軟化器是用于去除水中鈣離子、鎂離子，制取軟化水的離子交換器。組成水中硬度的鈣、鎂離子與軟化器中的離子交換樹脂進行交換，水中的鈣、鎂離子被鈉離子交換，使水中不易形成碳酸鹽垢及硫酸鹽垢，從而獲得軟化水。影響鈉離子交換器的三大選型標準是水質硬度、產水量和安裝空間。

離子交換器還可以按使用規模分類，大體包括實驗室用小型交換柱和工業用離子樹脂交換柱兩類。 2實驗室用小型交換柱

實驗室中一般將酸滴定管改裝為小型交換柱。在其底部填少許玻璃棉，然后再倒入一層小的玻璃珠，隨后裝填樹脂，便基本制成一個實驗室用小型交換樹脂柱。專用的小型玻璃交換柱下面有玻璃砂芯墊板，這就可以直接裝入樹脂。較大的交換柱可采用玻璃管，下部有出口，中間插入細玻璃管，作為入水口，上部用橡膠塞封堵。內徑50mm以上的多使用有機玻璃或聚氯乙烯材料，兩頭用法蘭封口，并在柱的中間增加進液口，能夠完成較復雜的試驗。樹脂在裝柱前應將其浸泡在水中，然后將樹脂隨水一起倒入柱中，防止干的樹脂夾帶氣體。柱中裝填的樹脂層稱為樹脂床。

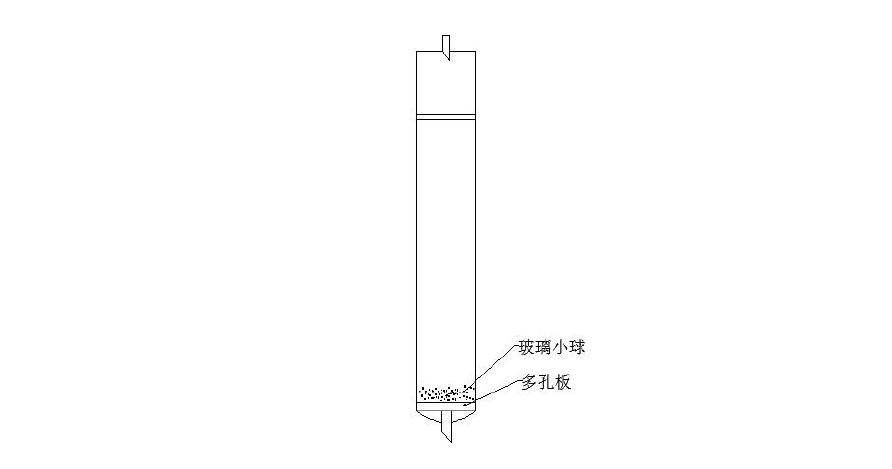

實驗室用小型玻璃離子交換柱

比較簡單的進料方法是把料液儲存在分液漏斗中，用下面的旋塞控制流量，待液體充滿交換柱后，開啟柱下面的旋塞，這種處理方式能讓進出口的流量大體一致。在交換進行的過程中，一般會經常更換接收從柱中流出液體的容器。此類容器應有用于計取每次接收體積的容積刻度。在一定時間后，從流出液中取樣分析被交換的離子濃度、pH值等參數的變化，進而可以獲得流出液隨料液加入量變化的相關曲線。為防止因柱內液體流出速度快于進液速度，從而造成柱內液位下降，可在出口后接一個細的“U”形管，并讓出口高度與交換柱需要控制的液面相同，而出液則從出口溢流而出。

工業離子樹脂交換柱

1-固定床式

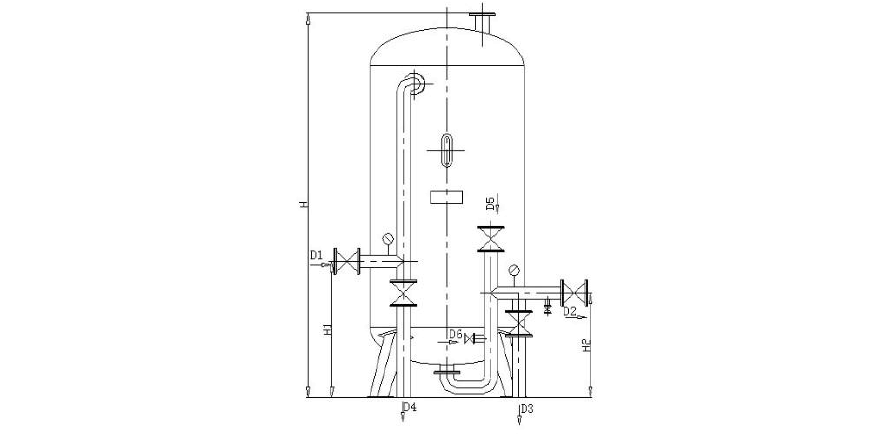

固定式工業用離子交換柱

在工業用離子樹脂交換柱中，較早使用也是較為常見的一類交換柱是固定床示離子樹脂交換柱。因其內部的樹脂床不會隨著交換反應的進行而移動，故而得名。

此類交換柱通常是高徑比在2~5之間的圓柱體，底部和頂部一般為球形或橢球形。在柱的頂部和底部有進出液管。特別的，柱中部也有支管，用于進液或出液。小型設備常用聚氯乙烯或玻璃鋼等材料制作柱體和管道。

對直徑大于1m的設備，多采用碳鋼制造主架構，再內襯以聚氯乙烯、環氧樹脂、氯丁橡膠等防腐材料。

主體高度常取樹脂層高度的1.8~2倍，以給樹脂留有足夠的膨脹空間。這是因?yàn)樵诮粨Q時，陽樹脂的層高可能膨脹75%，陰樹脂則可能膨脹1倍甚至更多。樹脂層的高度由樹脂與交換體系的性質來決定，一般在1~3m之間，也有高達幾米的。需在樹脂床層的頂部預留一段空間，便于操作時充入適量的空氣或溶液。

底部是底板，用于支承樹脂和透過溶液，多采用具有排水帽的孔板。孔板一般為平板型，也有的采用下凹球面型。此外，有的柱底采用鋪墊石英砂作為樹脂承載層，底板仍然使用孔板。這里石英層的高度隨柱徑增大而提高，總高基本控制在0.5~1m，分為4、5層鋪墊，粒度由上而下，逐層變細。

為了使溶液在柱內沿徑向均勻分布，使樹脂都能接觸到溶液，交換柱的頂部、中部和底部都安排了布液裝置。頂部的布液器可采用噴頭、喇叭斗、多孔管或帶排水帽的多孔板等。交換柱在逆流操作時會從中間拍液管出液，為均勻排出貧再生液，中間排液管一般有多個出口孔且呈水平狀態均勻分布于交換柱的中上部。下布液管常采用帶排水帽的孔板。

2-移動床式

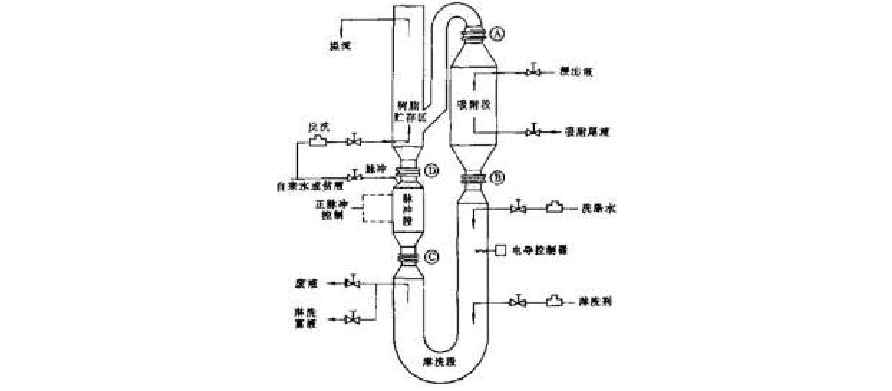

移動床樹脂交換器

在固定床的工作過程中，樹脂床層不發生移動，只有液體流經床層。與此不同，移動床在交換過程中液體和樹脂均發生移動。如前所述，固定床的優點是結構比較簡單，易于操作，且易于設計放大。此外，樹脂間沒有很強的摩擦，有利于減少機械損失也是其一大優勢。但固定床填裝的樹脂量大，使得投資較大；有的樹脂在交換過程中，因難以與溶液充分接觸，故而不能參與反應，樹脂利用率較低；固定床也不能用于處理固體含量較高的料液。

移動床是指運行中樹脂床層在不斷移動的交換柱，即定期地排出一部分已失效的樹脂同時補進等量再生好的新鮮樹脂。被排出樹脂的再生是在另一專用設備中進行的。因交換和再生過程分別在專用設備中同時進行，所以供水基本上是連續的。

在移動床系統中，交換劑的用量比固定床的用量要小很多。相同出液量時，移動床僅為固定床系統的1/2~1/3。這是因?yàn)榻粨Q劑在移動床中經常周轉，再生次數也多，從而使得樹脂利用率大為提高。設計固定床一般按每天再生1~2次來考慮。如再生次數過多，非生產的時間就占得長，對生產是不利的。移動床系統中的交換、再生和清洗設備都會有交換劑運行，相比固定床中的量要少許多。該裝置的缺點是樹脂的頻繁遷移會增大樹脂破碎的概率，閥門反復開關，設備結構也較復雜。

設計移動床系統時，為將交換器中失效的離子交換樹脂排放出來，運行方式均采用進水快速上流型，并使部分樹脂在交換段內循環，以適應含有固體顆粒的料液。

當溶液從樹脂床的下部進入，向上流動時，因流速不同會有三種情況發生。流速很慢時，水流滲過樹脂床層流出，此時，樹脂床層較穩定；流速稍快，樹脂床層立即發生擾動，以致形成如同反沖洗時的情況，樹脂床層快速膨脹；若流速再加快，會發生浮動床中出現的，整個樹脂床層全部被水流托起，頂至交換塔上部，層間各顆粒間基本保持緊密地相連的的狀況。看起來好像只是樹脂床層在上移。移動床中的交換過程就是按這種快速流方式進行。

移動床交換系統按其設備數量分三塔式、雙塔式和單塔式；按運行方式可分多周期式和單周期式。

3-流態化離子交換柱

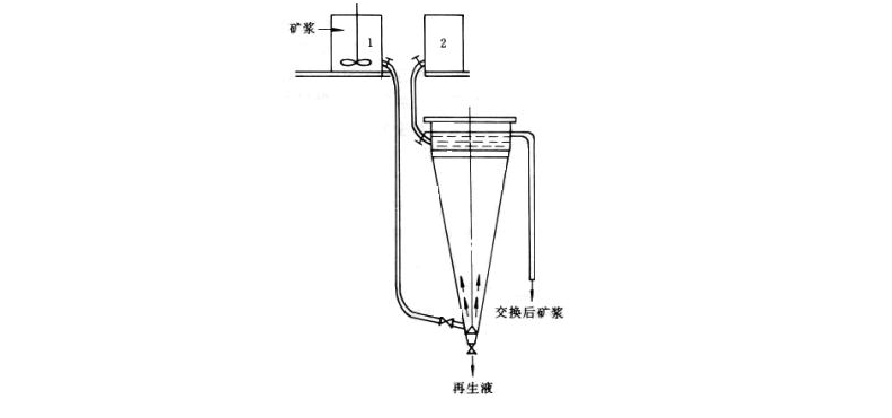

圓錐形流態化交換柱 1-礦漿壓力罐 2-再生液壓力罐

如果借助流態化方法使樹脂懸浮流動，不斷更新。這樣不但實現樹脂和料液連續逆向運動的要求，還能使交換反應的效率大為提高，顯著減少樹脂的使用量，從而也節約了洗脫劑和洗滌用水。與移動床不同，一個流態化設備只能完成一個工序，即交換和洗脫分別在不同的交換柱中進行。因?yàn)楣桃簝上嗔鲬B(tài)化技術的日臻成熟，各流態化離子交換柱的設計、制作呈現出多樣化發展，其中很多已經廣泛應用于各種工業領域。

設備運行時，料液周期性地進入底部，再通過分流板向上流動，進而自上而下通過樹脂床層進行交換。液流速度大到可使樹脂流態化。水平隔板則用于減少液體和樹脂的反混，提高交換效率。完成交換后的液流從上部溢流而出。

樹脂的運動方向與液流相反，從頂部加入交換柱中。擴大段和柱體直徑的比例應保證流體線速度在柱中可使樹脂流態化，而在柱頂可讓樹脂和流體逆向流動。從而實現流體從頂部溢出，樹脂在柱中自行下降。進液周期間隙，液流會停止上行，樹脂則從塔板孔隙下降，自上而下穿過床層，參與交換。底板上安放的泡罩用于防止樹脂被全部排盡。樹脂排出柱后進入一個容器，而后送至再生柱。流態化離子交換柱的特點是結構簡單、易于操縱、效率高。一般用于處理含少量固體懸浮物的料液，特別適用于從礦石堆浸液中交換金屬。 3.4槽型離子交換設備

傳統濕法冶金過程中，高品位和高價值的礦石均先經磨細而后再浸取，將含金屬的溶液和浸取渣混在一起再行分離。目前，固液分離技術能耗大且耗時長。因此人們希望能直接從礦漿中回收金屬離子。作為分離行業的主力軍，離子樹脂交換技術被寄希望用于在礦漿中直接分離金屬離子，免去固液分離工序。工業上把這種在礦漿中進行的離子交換稱為樹脂在漿法。礦漿含固體高達20%~40%，流態化床雖有很大的優越性，但也僅能處理固體為懸浮態且含量不高的原料，不能適應礦漿這種固體含量十分高、黏度特別大、且容易沉降的原料。

要想適合礦漿中的離子交換，所用設備有兩個必需條件：一是能使礦漿懸浮起來；二是樹脂顆粒與礦漿分離簡單。為此人們開發出了很多設備，這些設備有三大特點：一是采用通氣或者機械攪拌的方式，使礦漿懸浮，從而讓樹脂和溶液充分接觸；二是利用礦石微粒和樹脂顆粒沉降速度的不同，從反應器的不同高度出口分別引出之；三是使用適當?shù)暮Y網分離樹脂和礦漿。因這類反應器的高徑比較小，一般稱為離子交換槽。

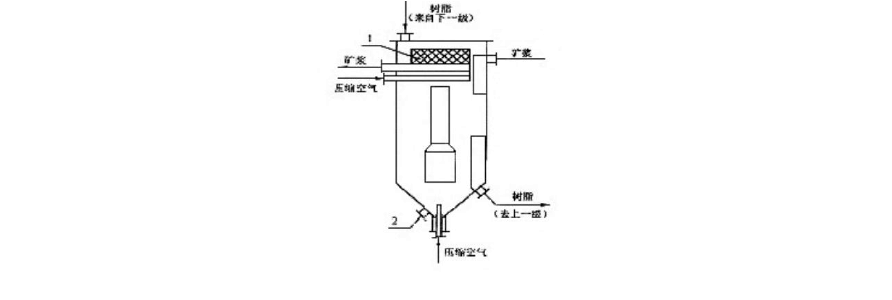

連續逆流式空氣攪拌礦

吸附槽示意圖 1-篩網 2-事故口

以上，即是四大類工業離子交換設備，各有優缺點，各有特性，分別適用于不同的工況中。相對來說，結構上都比較復雜，且加工成本較高、難度較大。但使用成本低、分離效率高、分離效果好，應用前景廣闊，總體上能達到現代工業的要求，值得大力發展和創新。
